防雷浪涌保護器是低壓行業雷擊安全防護的主要產品。在設計方案之初，根據供電系統種類的不一樣，采用不同的設計方案結構：一是3+1（3pN）結構，二是4+0（4P）結構。

4+0結構的防雷浪涌保護器常用于TN-S供電系統的電氣設備避雷防護，例如大部分的數據機房采用的TN-S供電系統。從安全模式上而言，4+0結構的防雷浪涌保護器采用的是共模保護措施，也就是火線対地線和零線対地線中間的防護。3+1結構，換句話說3pN結構的防雷浪涌保護器，采用的是全模保護措施（火線零線対零線，零線對地線），采用這種結構的防雷浪涌保護器適用全部種類供電系統（IT、TT、TN-C、TN-S、TN-C-S）電氣設備的避雷防護。由于安全模式更全，因此，一般在較高防護要求的場地，多采用3pN結構的防雷浪涌保護器。

 依照上述，針對TN-S系統，就出現了二種防雷浪涌保護器選擇方案，即對TN-S系統而言，既能用3pN結構防雷浪涌保護器，也能用4P結構防雷浪涌保護器。在具體項目中，一般的防雷公司都是優先選擇3PN來替代4P結構的防雷浪涌保護器?？刹涣私獗芾准夹g(shù)的人就會不理解，為啥TN-S系統中3PN結構的防雷浪涌保護器也可以用呢？

早期因經濟條件的限定，我國采用TT供電系統，是由于TT系統在確保了基礎的供電系統可靠性和安全性的基礎上，對比TN-S系統少了一根專用的接地線，從而能節省20%的成本。近些年，尤其是2010年之后，隨著我國經濟的髙速發展，供電系統的安全得到了高度重視，目前一些安全規定較高的加工廠、工程施工臨時用電已在國家規定標準中強制采用三相五線制的TN-S系統。

下面我們就來看看TN-S系統采用4P和3PN結構防雷浪涌保護器的差別：

圖1

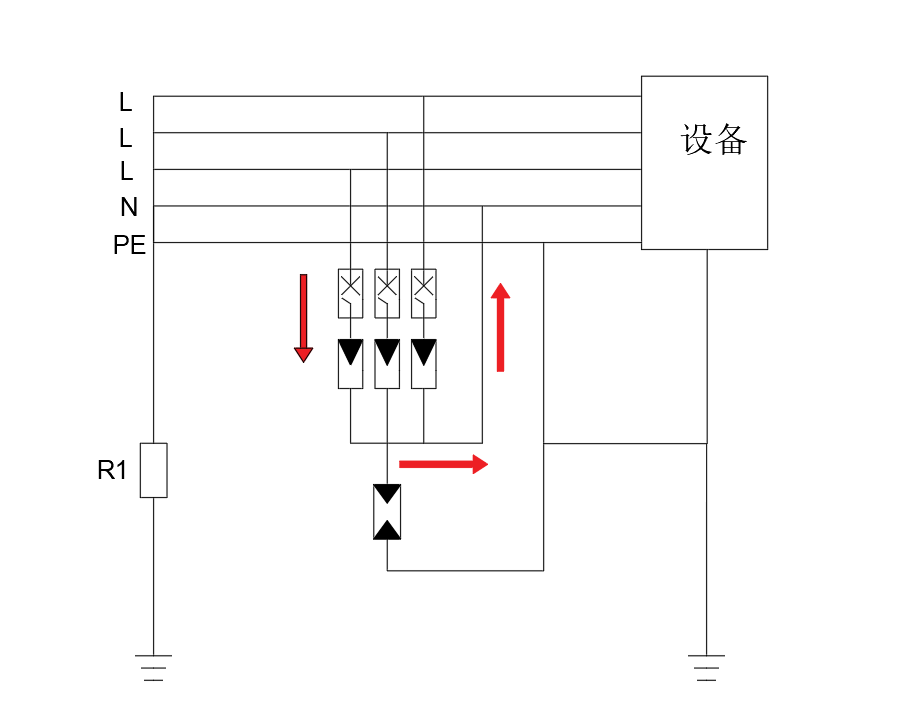

如圖1顯示TN-S系統3PN接線方法，能看出，當在其中某一相防雷浪涌保護器失效時，因放電間隙的隔離作用，常見故障電流會經N線回到電源，該短路故障不會導致電氣設備造成對地電壓，也就不會導致電擊安全事故。

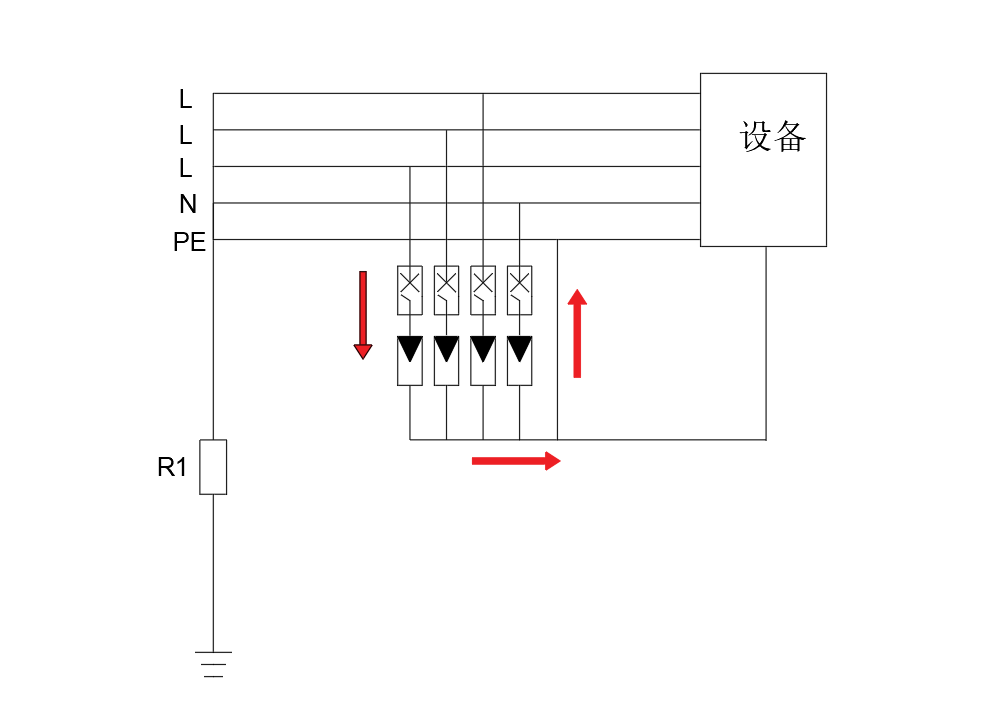

如圖2顯示4P接線方法，由于PE線沒有對地電壓，與N線類似，因此，當在其中某一相防雷浪涌保護器失效時，電流經PE線返回電源，可是由于在同一變壓器供電系統范疇內，TN-S系統中的PE線多是串聯的，當某一相電涌失效，會導致該相接地故障，該故障電壓會順著PE線傳輸?shù)?/span>其他電氣設備，進而威脅到同一變壓器供電系統范疇內的其他電氣設備的安全運行，如這時系統中某一臺電氣設備的等電位連接欠佳，可能產生電氣設備毀壞的狀況。

經上所述，在TN-S系統中，可采用3PN結構的防雷浪涌保護器，且比4P結構防雷浪涌保護器保護效果更強。
