SPD后備保護器怎么安裝，在實際線路上，應串聯在壓敏型SPD所在回路上，利用內部電流分選通道裝置，實現工頻小電流速斷，而雷電流不脫扣，以達到保護SPD的作用。SCB僅限用于保護SPD。

SPD后備保護器和SPD的安裝是防雷系統中很重要的一環，如果安裝不當，會導致防雷失效而使設備失去保護。因此，在安裝時，必須由專業人員安裝并且需嚴格遵守安裝規范。

那么SPD后備保護器怎么安裝才能符合防雷安全要求呢？我們先來看一下標準的規定，如下圖所示是GB 50343 表6.5.1浪涌保護器連接導線規范要求：

導線的安全承載電流與導線的橫截面積有關，當導線的橫截面積過小時，能安全承載的電流會很?。欢鴮?dǎo)線的橫截面積大時，它的安全承載電流也會變大。

按照規范，第一級的開關型或限壓型SPD連接相線銅導線的橫截面積不小于6mm²，接地端連接銅導線橫截面積不小于10mm²；第二級的限壓型SPD連接相線銅導線的橫截面積不小于4mm²，接地端連接銅導線橫截面積不小于6mm²；第三級及以下的限壓型SPD連接相線銅導線的橫截面積不小于2.5mm²，接地端連接銅導線橫截面積不小于4mm²。

綜上所述，在選取后備保護器導線的橫截面積時，輸入、輸出多股銅芯線應符合SPD輸入線徑要求，且連接線應盡量的短、直，后備保護器應該使用與SPD相同橫截面積的導線。

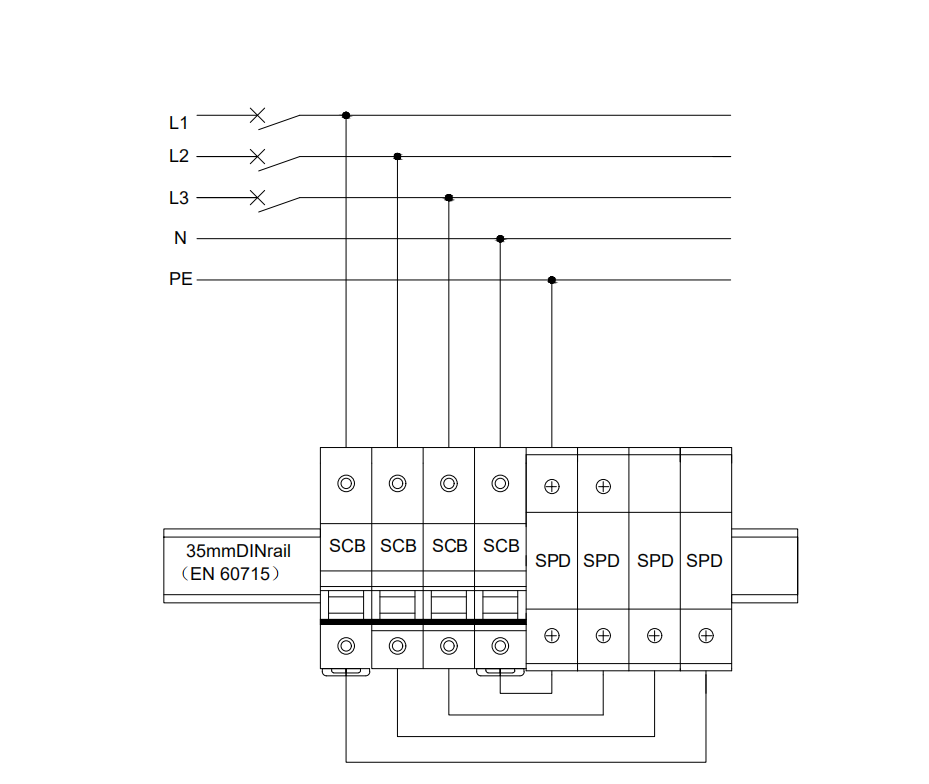

同時在安裝時應注意，后備保護器僅被使用于SPD回路的過電流保護，不應使用于其它場合。后備保護器的負載類型僅限于防雷計數器和電源指示燈，同時負載總電流必須小于0.3A。下圖為后備保護器與SPD的連線示意圖。

如圖所示的接線模式為4P接線圖，后備保護器在與SPD接線后應連接至PE線。

目前后備保護器的接線橫截面積無明確標準，但是在實際安裝過程中，技術人員安裝后備保護器時選用的連接導線規格都與SPD連接導線的規格統一。杭州易造提供SPD后備保護器怎么安裝的一體化防雷技術指南，從浪涌保護器到后備保護器的統一售后服務，為標準化的防雷產品提供專業的技術支持。24小時咨詢熱線：133-7250-9119
