電氣電子設備離開了電壓就沒法工作，但是電壓太高了也不行，每個設備有自己的大耐受電壓值，如：家用電器通常為2.5kv，電子設備為1.5kv，工業電器為4kv，工業電器為6kv。

在額定電壓下，電氣設備們都能兢兢業業的工作，但是有時電路中會突然出現幾十KV的電壓，如雷擊、電氣系統內的操作引起的過電壓，它們就會承受不住而被打壞。這個時候，設備前端的浪涌保護器就發揮作用了，它把大量的雷電流進行對地泄放，同時將電壓限制到很低的水平，后端的設備安然地躲過了危險。

有個問題，同一條線路中的浪涌保護器有不同的參數，如何合理選擇合適參數的浪涌保護器呢？比如，線路上同時有40KA和20KA的浪涌保護器，哪些設備前端裝40KA，哪些設備前端裝20K的浪涌保護器呢？

我們先來看浪涌保護器的重要參數含義，如：Un、Uc值：分別表示額定工作電壓和最大持續工作電壓；In、Imax、Iimp值：表示浪涌保護器的通流能力。但是，為什么在其他參數相同的情況下，Up的值越低越好呢？Up值為何如此特殊？

1、Up值到底是什么？

根據GB18802.1《低壓配電系統的保護器性能要求和試驗方法》3.15規定：Up全稱電壓保護水平，表征SPD限制接線端子間的性能參數。

決定Up值的大小有很多因素，但是可以簡單的理解為：SPD的Uc值越大，Up值也就越大；In值越大，Up值也越大。

2、為什么Up值越小越好？

根據GB50057《建筑物防雷設計規范》6.4.7規定：確定從戶外沿線路引入雷擊電涌時，浪涌保護器的有效電壓保護水平（UP）值的選取應符合下列規定：

1 、當被保護設備距浪涌保護器的距離沿線路的長度小于或等于5m時，或在線路有屏蔽并兩端等電位連接下沿線路的長度小于或等于 10 m 時，應按下式計算：Up/f ≤ Uw 。

式中： U w —被保護設備的設備絕緣耐沖擊電壓額定值 (kV)。

同時，6.4.6規定：

對限壓型電涌保護器， Up/f = Up+ΔU

對電壓開關型電涌保護器，應取下列公式中的較大者： Up/f = Up或 Up/f =ΔU

式中：Up/f—電涌保護器的有效電壓保護水平 (kV)；

Up—電涌保護器的電壓保護水平（ kV）；

ΔU—電涌保護器兩端引線的感應電壓降，即 L×（di/dt），戶外線路進入建筑物處可按 1 kV/m 計算，在其后的可按 ΔU=0.2 Up 計算，僅是感應電涌時可略去不計。

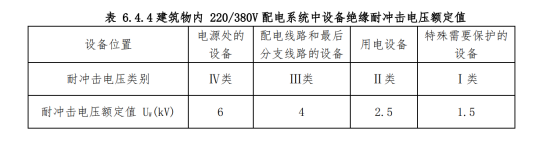

以上的規定可以歸納為：SPD的Up值必須小于Uw值，即設備本身的耐沖擊電壓額定值。GB50057《建筑物防雷設計規范》表6.4.4規定：

越是精密的電氣電子設備，他的耐沖擊電壓額定值越小，從保護效果來說，SPD的Up值自然也是越小越好，對設備的保護能力也越強。因此，我們?cè)谶x擇浪涌保護器時，不是參數越大越好，而是合適就好。

T1級浪涌保護器的主要作用是泄放大量的雷電流，考核其通流量；T2級浪涌保護器的主要作用是：把線路中的高電壓限制到被保護設備可承受的范圍內，考核其限壓能力（UP）。

因此，我們?cè)陧?xiàng)目中碰到同樣是T2級的40KA和20KA的浪涌保護器時，應考慮其保護設備的U w值，即設備的絕緣耐沖擊電壓額定值 (kV)，如果設備的耐沖擊電壓值為1.5KV以下時，其前端應設置20KA的浪涌保護器，因其UP值相比40KA的浪涌保護器更低，保護設備的能力更好。

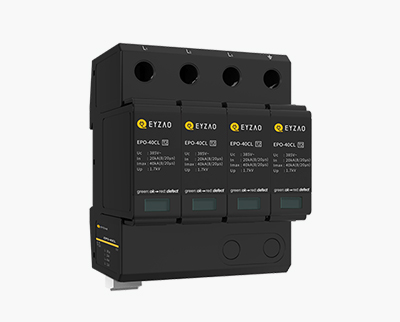

杭州易造科技有限公司生產的浪涌保護器，T1級擁有100KA（10/350us）的通流量，UP低至1.5KV，小型化設計，高度集成，是目前國內少有的新型SPD，被大量的使用在風力發電，石油化工，軌道交通等對浪涌保護要求極高的行業，不但能節約配電箱的空間，還有出色的抗震性能，適合任何嚴苛的環境使用。

-End-
