目前用于浪涌保護器后備保護的主要有空氣開關和浪涌后備保護器。相對來說，行業里使用較多的是空開。當空開作為SPD后備保護，串聯在浪涌保護器前端時，它的跳閘原因是:抗沖擊能力不夠，這種現象在許多項目上多層出現，下面小編來分析一下為什么空開會跳閘：

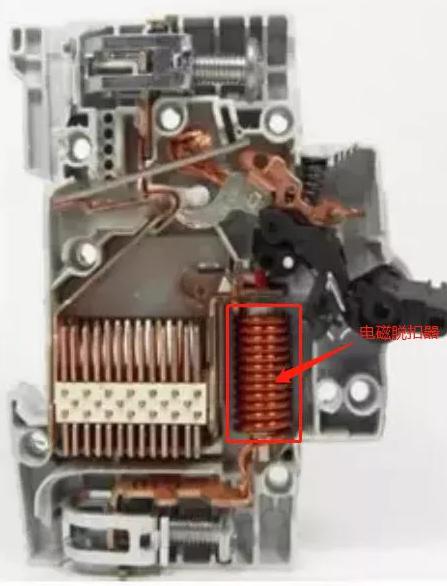

如下圖1是空氣開關的內部結構圖：空氣開關用于短路保護的電磁脫扣器為一具有若干匝數的電感線圈，其串聯在主回路上。它具有過載保護功能，當空氣開關所在回路流過的電流超過允許值時，空氣開關會跳閘，將回路切斷，就會導致在雷電沖擊電流下空氣開關直接誤斷，導致本應保護的電氣設備被損壞；而如果選用額定電流過大的空氣開關，在暫態過電壓下，SPD持續工作而空氣開關不斷開，導致SPD不斷升溫至起火。所以空氣開關不適合用于浪涌保護器后備保護。

圖1：空氣開關內部結構圖

隨著GB50057的發布，浪涌保護器后備保護（SCB）正式被我國標準認可，誕生于2012年，至今已有8年使用時間。事實證明浪涌后備保護器匹配浪涌保護器的工作狀態，雷電流沖擊下不脫扣，使SPD防雷有效，工頻電流速斷，保護SPD不起火，但是在SCB使用過程中，SCB會跳閘，這是什么原因呢？

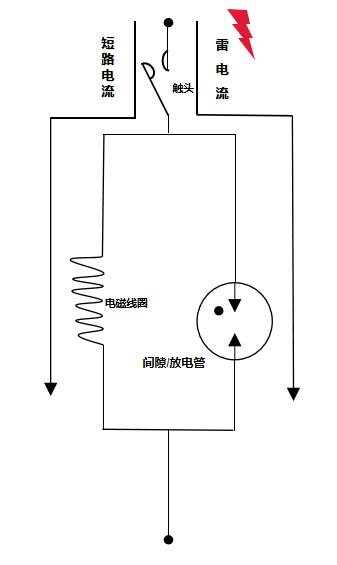

根據YD/T 1235.1-2002（電信通訊局（站）低壓配電系統用電涌保護器技術要求） SPD熱脫扣機構動作安全電流為5安培，超過5安培以上的工頻電流由外部脫離器SCB跳閘完成分離電路動作。如下圖2是浪涌保護器后備保護（SCB）的工作原理圖：當雷電流沖擊時不跳閘，會自動導通放電管來泄放雷電流而不使觸頭誤動；當發生工頻短路電流時，工頻短路電流會從電磁線圈側導通從而使觸頭動作跳閘，達到了工頻短路電流時速斷，保護SPD不起火。

顧名思義，浪涌后備保護器只能用于浪涌保護器，不能用于其他任何場合。

圖2：SPD后備保護器原理圖

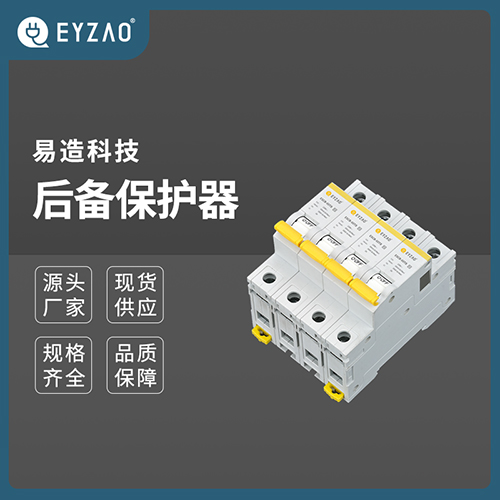

杭州易造科技有限公司的浪涌保護器后備保護，采用主回路脫扣模式，選用鎢銅合金觸頭，能承受高達25KA（10/350us）的雷電流沖擊而不脫扣，使設備的防雷措施不中斷，3A工頻小電流速斷，保護浪涌不起火。易造產品為軌道交通，電力系統，石油化工等行業提供了防雷保護解決方案，產品取得了TUV、CQC、CE等認證。
