雷雨的形成及雷電的特性-雷電的參數,在本節中所講的雷電參數，主要是為了在今后幾章中進行電氣設備防雷計算中所要用到的，其他與防雷關系不大的參數就不包括在內。閃電現象通常使人聯想到的是高電壓而不是大電流。雷云在放電時的電壓確是很高的，然而這個電壓一方面很難測量；另一方面，即使知道了對我們也沒有很大用處。事實上，不可能將電氣設備的絕緣強度同這個電壓相比，因?yàn)椴⒉皇沁@個電壓的全部都加在電氣設備的絕緣上。對我們很有用而又有可能測量的參數卻是雷電的電流，及這個電流的變化速度。因?yàn)橛辛穗娏骷半娏鞯淖兓俣龋雌露龋覀內跃涂赡芄烙?jì)出防雷設備的保護作用，以及對電氣設備絕緣的過電壓是否可能達到危險的程度。

為了測量閃電的電流，可以使用“磁鋼棒”（磁鋼記錄器）的裝置。磁鋼棒是由具有強剩磁特性的材料制成的小棒，把它裝在雷電流可能通過的地方，例如避雷器的接地引下線或避雷針等處。在雷雨后，將磁鋼棒取下并測量其磁性，就可以得出使它磁化的雷電流大小及極性。磁鋼棒的成本很低，因此可以大量裝設是雷電觀測的一種主要工具。有關磁鋼棒及其他雷電觀測裝置詳1—9節。

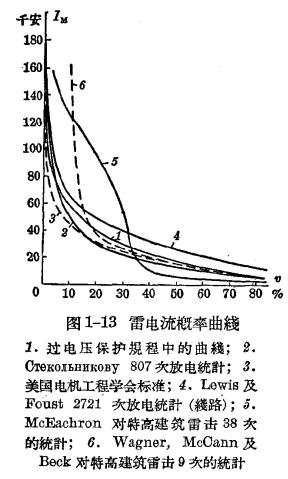

可以想象到，用上述方法測量出來的大量雷電流只是很多雜亂的原始資料，如果不經過整理，是不可能在設計中使用的。不同的研究者在不同地區，根據自己所收集到的資料，進行了整理分析，得出了自己的設計曲線，其中典型的如圖1—13所示。在這張圖中也畫出了我國“過電壓保護規程”中的曲線以資比較。圖中橫坐標上的百分?jǐn)?shù)是表示雷電流幅值超過縱坐標上所示數值的概率。在圖1—14中將上述“過電壓保護規程”中的曲線單獨畫出，并將大電流的部分加以放大示于右上角。這樣一個統計曲線對統計者來說是很有用的。例如某處電氣設備絕緣及防雷措施只能保證在40KA以下不發生閃絡，那么從圖1—14的曲線找到對著40KA的一點，查到它的橫坐標是22%，就是說每百次雷擊中將有22次發生閃絡。

在圖1—13中曲線2、3及4都是根據平原地區對不太高的良好接地體（如避雷針或有接地引下線的電桿）的雷擊而繪制的。可以看出，雖然三根曲線來源不同，卻都很接近，與規程的曲線（曲線1）也很接近。同圖的曲線5及6是根據雷擊特高建筑物（數百米高）的資料繪制的，它們與其他曲線有顯著的差別。

-End-
